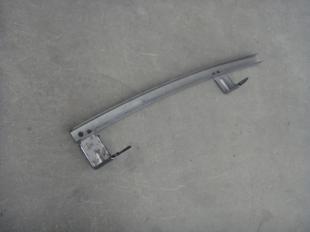

汽车玻璃导轨

    正由于车门玻璃导轨导引线的精确度直接影响到整个车门玻璃运动的平顺性,本文,笔者对导轨导引线进行优化设计,可以使玻璃运动到下止点时Y向与大面的面差减少至0.1mm,从而使绳式升降器的滑块与滑轨的运动保持顺畅。一、导轨导引线设计原则1.要满足辊压件和玻璃的工艺生产要求。玻璃的加工方式一般是把设计的双曲面展开,展开后的玻璃面X向的前后边应该是直线(因为玻璃沿螺旋线上下滑动),待将玻璃按照展开后的形状切割完成后,再用模具将其卷回数模设计状态。辊压件导轨则根据螺旋线的方向设计。
